蝶閥是一種利用圓形蝶板作為啟閉部件，隨閥桿旋轉來開啟、關閉和調節流體通道的閥門。蝶閥的蝶板安裝在管道的直徑方向。在蝶閥閥體的圓柱形通道中，盤形蝶板繞軸線旋轉，旋轉角度在0° ~ 90°之間。當它旋轉到90°時，閥門將完全打開。那么它的安裝要點和工作原理究竟是什么樣的呢，接下來小編就帶大家來看看。

  在了解蝶閥工作原理和安裝要點之前，我們先來看看歐拉姆設計的終冷塔 法蘭閘閥Z41Y終冷塔有直接式和間接式兩種。直接式終冷塔冷卻效果好，得到普遍采用。間接式的則較少采用。直接式終冷塔的結構有隔板式和空噴式兩種。 隔板式終冷塔敞開式直接水終冷法中常采用的一種塔型。冷卻水從隔板上篩孔淋下同上升的煤氣直接接觸換熱。當篩孔被萘等雜物堵塞或水量過大時，冷卻水從堰板溢流， 呈簾狀下流。煤氣從冷卻段下部進入，上升過程中被冷卻水冷卻，從頂部排出。

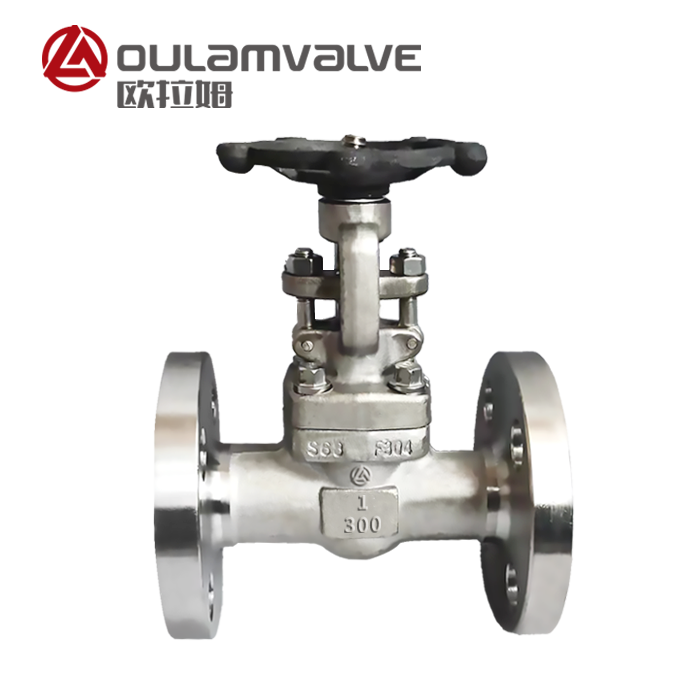

  長期以來，市面上常用的法蘭閘閥普遍存在漏水或生銹的現象。歐拉姆閥門引進歐洲高新技術和閥門制造技術生產的彈性座封法蘭閘閥與不銹鋼閘閥均克服了普通法蘭閘閥密封不良和生銹的缺陷。彈性座封法蘭閘閥利用彈性閘板產生的少量彈性變形的補償作用，達到良好的密封效果?？蓮V泛用作自來水、污水、建筑、石油、化工、食品、醫藥、紡織、電力、船舶、冶金、能源系統等管道上的調節截流裝置。
　施工安裝要點
1)安裝位置、高度、進出口方向必須符合設計要求，連接應牢固、嚴密。
2)安裝在保溫管道上的各種手動閥的手柄不得向下。
3)閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220。對于工作壓力大于1.0 MPa并在主管道上切斷的閥門，安裝前應進行強度和嚴密性試驗，合格后方可使用。強度試驗時，試驗壓力應為公稱壓力的1.5倍，持續時間不應小于5min。閥門外殼和填料應合格，無泄漏。在嚴密性試驗中，試驗壓力為公稱壓力的1.1倍；試驗壓力應滿足GB 50243標準對試驗持續時間的要求，閥瓣密封面無泄漏為合格。
一、產品選擇要點
1.蝶閥的主要控制參數是規格。
2.蝶閥是一種單板風閥，結構簡單，加工方便，成本低，易于操作，但調節精度差，只適用于通風空調系統中開啟和關閉或粗調的場合。
3.可手動、電動或拉鏈操作，可90°內任意角度固定。
4.由于單軸、單閥板，承載能力有限，在大壓差、大流量條件下，閥門使用壽命短。閥門可分為閉式和普通型，保溫型和非保溫型。
5.電動蝶閥只有兩位控制，電動執行機構與多葉閥相同。
蝶閥是一種利用圓形蝶板作為啟閉部件，隨閥桿旋轉來開啟、關閉和調節流體通道的閥門。蝶閥的蝶板安裝在管道的直徑方向。在蝶閥閥體的圓柱形通道中，盤形蝶板繞軸線旋轉，旋轉角度在0° ~ 90°之間。當它旋轉到90°時，閥門將完全打開。
施工安裝要點
1)安裝位置、高度、進出口方向必須符合設計要求，連接應牢固、嚴密。
2)安裝在保溫管道上的各種手動閥的手柄不得向下。
3)閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220。對于工作壓力大于1.0 MPa并在主管道上切斷的閥門，安裝前應進行強度和嚴密性試驗，合格后方可使用。強度試驗時，試驗壓力應為公稱壓力的1.5倍，持續時間不應小于5min。閥門外殼和填料應合格，無泄漏。在嚴密性試驗中，試驗壓力為公稱壓力的1.1倍；試驗壓力應滿足GB 50243標準對試驗持續時間的要求，閥瓣密封面無泄漏為合格。
一、產品選擇要點
1.蝶閥的主要控制參數是規格。
2.蝶閥是一種單板風閥，結構簡單，加工方便，成本低，易于操作，但調節精度差，只適用于通風空調系統中開啟和關閉或粗調的場合。
3.可手動、電動或拉鏈操作，可90°內任意角度固定。
4.由于單軸、單閥板，承載能力有限，在大壓差、大流量條件下，閥門使用壽命短。閥門可分為閉式和普通型，保溫型和非保溫型。
5.電動蝶閥只有兩位控制，電動執行機構與多葉閥相同。
二、執行標準
《風量調節閥》JB/T7228-94
三、相關標準圖集
《風閥選用與安裝》07K120
