氣動法蘭閘閥是一種氣動閘閥，帶有氣動執行機構(帶緩沖機構的雙缸)，手動及其保護機構(手動和自鎖的氣動-手動切換裝置)。與單缸氣動閘閥相比，該閥由于采用雙缸結構，提升力提高了一倍。這就從根本上解決了單缸氣動閘閥部分閥體被楔住打不開的問題。而且由于氣動閘閥有緩沖機構，可以有效減緩不銹鋼氣動閥門關閉時活塞向下沖擊造成的閥架密封面和閥體密封面的磨損，同時也可以避免閘板被卡住的現象。
        為了配合用戶實現操作自動化，還可以單獨提供包括支架在內的缸體，幫助用戶改造現有的各種手動閘閥，雙缸氣動執行機構可以部分安裝在手動閘閥的閥體蓋上，形成雙缸氣動-手動兩用閘閥。由于其技術先進、性能可靠、操作維護方便，已被石油、化工、冶金、電力、船舶等部門廣泛用作輸送氣體和液體介質的管道啟閉裝置。

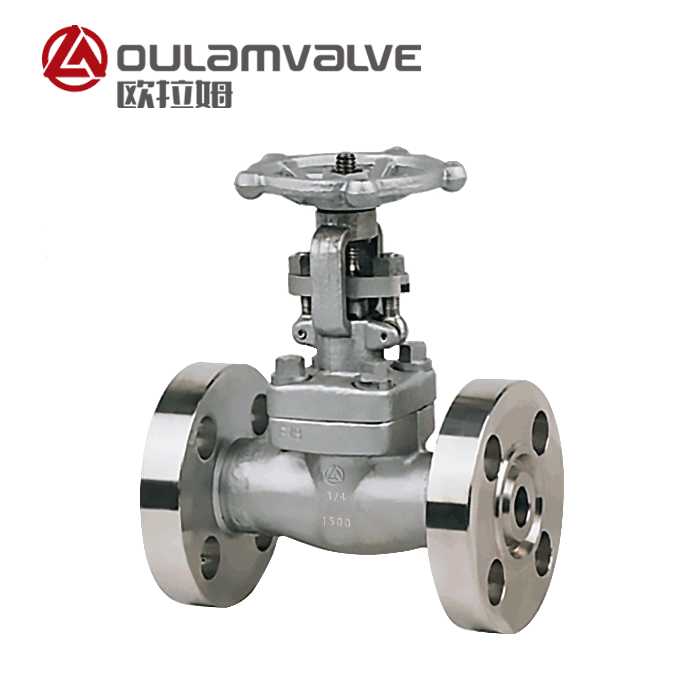

       在這里推薦一款歐拉姆所研發生產的燃?xì)忮仩t 不銹鋼閘閥Z41Y，燃?xì)忮仩t包括鍋和爐兩大部分。燃?xì)忮仩t中產生的熱水或蒸汽可直接為工業生產和人民生活提供所需熱能，也可通過蒸汽動力裝置轉換為機械能，或再通過發電機將機械能轉換為電能。鍋爐多被用于火電站、船舶、機車和工礦企業。歐拉姆閥門以及累計為國內火電廠提供了6000多臺高品質閥門。

       不銹鋼閘閥（gate valve）的啟閉件是閘板，閘板的運動方向與流體方向相垂直，不銹鋼閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 最常用的不銹鋼閘閥的兩個密封面形成楔形、楔形角隨不銹鋼閘閥參數而異 , 通常為 50, 介質溫度不高時為 2°52' 。不銹鋼閘閥的閘板可以做成一個整 體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。不銹鋼閘閥材質分為304不銹鋼閘閥，316不銹鋼閘閥，321不銹鋼閘閥。
氣動閘閥的結構和使用說明:
1.該閥主要由閥體、閥蓋、閘板、閥桿、密封圈、雙層氣缸及其活塞、活塞桿、隔膜以及緩沖機構、手動機構、氣手轉換裝置和閥蓋密封裝置組成。
2.當上活塞到達行程的上端時，可推動上信息接收器發出信息；活塞向下行程的下端可向下推動下信息接收器發出信息，該信息可作為閘閥的啟閉信息顯示在中央操作室的模擬儀表盤上。
3.手輪上部的伸出指示桿的上升和下降指示閥門的閘門是處于上升狀態還是下降狀態。當閘閥關閉時，伸出的指示桿處于最低位置；相反，當閘閥完全打開時，支腿指示器處于最高位置。這是該閥門開啟和關閉狀態的現場指示。
4.氣缸蓋的上部裝有氣動-手動轉換裝置。順時針旋轉轉換手柄至“氣動”定位孔，閘閥處于氣動操作狀態；反之，將轉換手柄逆時針旋轉至“手動”位置，閘閥可以手動操作。帶傘齒輪的手柄向相反方向變化。手動操作閘閥時，手輪旋轉方向與普通手動閥相同，即順時針關閉，逆時針開啟。傘齒輪反方向旋轉。
